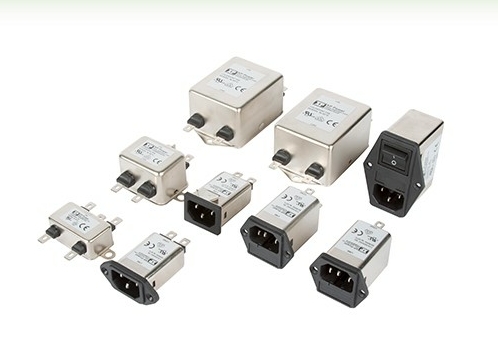

Фильтры электромагнитных помех для применения в промышленности и медицине

В дополнения к основной продуктовой линейке компания XP Power представляет ряд фильтров электромагнитных помех (ЭМП). При установке в однофазное оборудование переменного тока эти фильтры обеспечивают превосходное вносимое затухание для снижения любых кондуктивных помех генерируемых оборудованием, наряду с этим ослабляя любые кондуктивные электромагнитные помехи, поступающие от первичной сети переменного тока.

Фильтры для входных источников питания с сетевым соединителем IEC с нагрузочными токами от 1 до 10A начинаются с серии FASA/M, которые объединяют проходной фильтр ЭМП с соединителем IEC320-C14 для обеспечения качественного подавления помех в компактном модуле. Для применения в бытовом, промышленном, измерительном и  IT-оборудовании оборудовании  (ITE) подходят  как встроенные (серия FASASxxPFR),  так и монтируемые винтом (серия FASASxxSFR) фильтры. У фильтров с винтовым монтажом  низкий ток утечки на землю 5 мкА (при входном напряжении 250 В), что важно для применения в медицине (серия FASMA).

Фильтры серии FCSS оснащены держателем для предохранителя в фазном проводе,  с оснащенным фильтром сетевом соединителе IEC для IT-оборудования. Фильтры серии FDMM добавляют сдвоенный держатель для сетевых вводов IEC с низким током утечки на землю для медицинских применений. Сочетающая двухполюсный переключатель, однофазный держатель и сетевой соединитель IEC серия FFSA спроектирована специально для IT-оборудования. Медицинская версия -  серия FGSM -  в добавление к переключателю имеет сдвоенный держатель предохранителя и фильтр с низким током утечки.

Фильтры с токами от 1 до 20 A для монтажа на шасси доступны как однозвенные (FHS) или двухзвенные (FIH) для обеспечения большого вносимого затухания. Предлагаются исполнения для IT- и медицинского оборудования с током утечки на землю 5 мкА (при входном напряжении 250 В). Подключение входных и выходных цепей осуществляется через контактные зажимы Faston 6,3×0,8 мм. Модули фильтров должны быть установлены как можно ближе к вводу сетевого шнура для минимизации взаимного влияния между сетевым шнуром и оборудованием.

Готовые к применению в оборудования класса I все модели характеризуются экранированным металлическим корпусом и оборудованы резистором утечки для безопасного разряда конденсаторов фильтра при отключении электропитания. Все серии имеют сертификацию в соответствии с требованиями стандартов EN60939-2 и ANSI/UL1283 обеспечивающие безопасность фильтров ЭМП. Сохраняя работоспособность в широком диапазоне рабочих температур от – 40 до 110ºC, при полной рабочей нагрузке и температуре +50ºC, помехоподавляющие фильтры XP Power превосходят по своим параметрам аналоги, предлагаемые другими  производителями.



Основные характеристики фильтров ЭМП



  • Монтируемые винтами  IEC320-C14 и устанавливаемые на панель с токами от 1 до 10A;
  • Одно- и двухзвенные исполнения с токами от 1 до 20A для монтажа на шасси;
  • Компактная конструкция;
  • Варианты с низкими токами утечки для медицинского и IT-оборудования;
  • Защита от поражения электрическим током класса I;
  • Зажимы Faston 6,3×0,8 мм;
  • Резистор утечки;
  • Экранированный металлический корпус;
  • Широкий диапазон рабочих температур от – 40 до +110ºС;
  • Полная мощность обеспечивается до температуры +50ºС;
  • Гарантия 3 года.
