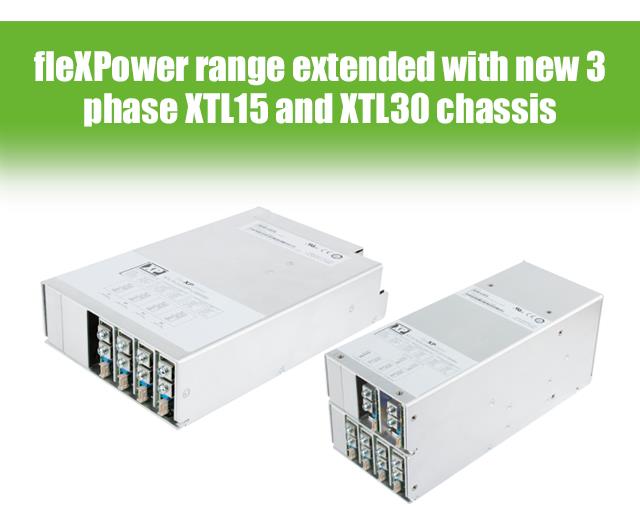

Новые конфигурируемые источники питания AC/DC для трёхфазных энергетических систем

 Компания XP Power выпустила новые серии XTL15 и XTL30 конфигурируемых источников питания для работы от трёхфазной сети переменного напряжения. Новая серия XTL15 с 14 слотами для установки модулей обеспечивает выходные напряжения с общей мощностью 1,5 кВт, 20-слотовая серия XTL30 является наивысшими по мощности конфигурируемыми источниками питания для трёхфазной сети в универсальном ряде fleXPower. Выход серии XTL15 может быть задан установкой до 7 модулей, а серия XTL30 вмещает до 10 модулей из ряда 44 одноканальных (от 2 до 4 слота) и 16 двухканальных модулей (2 слот) в диапазоне напряжений от 3,3В/20A до 60 В/12,5A. Модули могут быть сконфигурированны последовательно и параллельно для достижения одноканального выходного канала с мощностью 1500/3000 Вт. Модули с одинаковыми значениями напряжения, но разными номинальными мощностями могут быть соединены параллельно и распределять ток в нагрузке между собой в диапазоне 10%. Вспомогательный выходной канал 5В/2A является стандартным. Основной выходной канал может управляться общим сигналом включения/выключения, который альтернативно может быть задан как общий вход разблокировки (global enable). Варианты выбора для отдельных изолированных выходных сигналов, которые могут быть установлены в качестве активных при высоком уровне или активных при низком уровне, доступны для следующих функций: AC OK/Power Fail (входная сеть в нормальном состоянии/ аварийное состояние выхода, Global DC OK (общее состояние выходного напряжение в норме), Module DC OK (выходное напряжение отдельного модуля в норме). Все модели оснащены защитой от перегрева, перегрузки по току, перенапряжения и короткого замыкания. Источники питания работоспособны в диапазоне температур от –20 до +70ºC, при полной мощности, доступной в диапазоне температур от 0 до +50ºC (понижение выходной мощности линейно до 50% при +70ºC). Модули сохраняют работоспособность  на высоте 3000 м. Диапазон входного напряжения трехфазной четырёхпроводной сети (без нейтрального провода) от 180 до 264 В, для защиты от тока перегрузки, короткого замыкания, замыкания на землю в первичной цепи применяются предохранительные устройства в каждой фазе. Среднее значение КПД составляет 88% и зависит от конфигурации, типичное значение тока утечки на землю 1 мА. Электрическая прочность изоляции между первичной и вторичными цепями 3000 кВ (переменное напряжение), между первичной цепью и корпусом 1500 В (переменное напряжение), между вторичной цепью и землей 250 В (постоянное напряжение). Источники питания серий XTL соответствуют требованиям следующих стандартов: EN55032 Class A для кондуктивных помех и помех излучения; стандарты электробезопасности: CB IEC60950-1 и IEC62368-1; UL62368-1; TUV EN62368-1; защита от поражения электрическим током соответствует оборудованию класса I. Металлические корпуса имеют габаритные размеры 279,4× 177,8× 63,5 мм (XTL15) и 317,5× 127× 127 мм (серия XTL30). Поток охлаждающего воздуха входит через переднюю панель и выпускается через заднюю панель, обратный ход воздушного потока может быть обеспечен в качестве варианта без понижения мощности. Дополнительная функция управления скоростью вращения вентилятора модуля (2 слот), обеспечивает нужную скорость в соответствии с выходной нагрузкой и температурными условиями среды,  дополнительно сигнализируя об аварийном состоянии вентилятора. С выходными мощностями 1,5 и 3 кВт трёхфазные серии XTL15 и XTL30 обеспечивают легко конфигурируемые, сделанные на заказ решения.

 Основные характеристики


  • Конфигурирование за короткое время;
  • Возможность последовательного и параллельного соединения;
  • 3-фазный вход от 180 до 264 В;
  • Число выходных каналов от 1 до 14 (1,5 кВт);
  • Число выходных каналов от 1 до 20 (3 кВт);
  • Регулируемая скорость вращения вентилятора (опционально);
  • Широкий набор сигналов состояния и управления;
  • Диапазон рабочих температур от – 20 до 70ºC;
  • Гарантия 3 года.
