Новые 5-ваттные DC/DC-преобразователи для медицинской аппаратуры

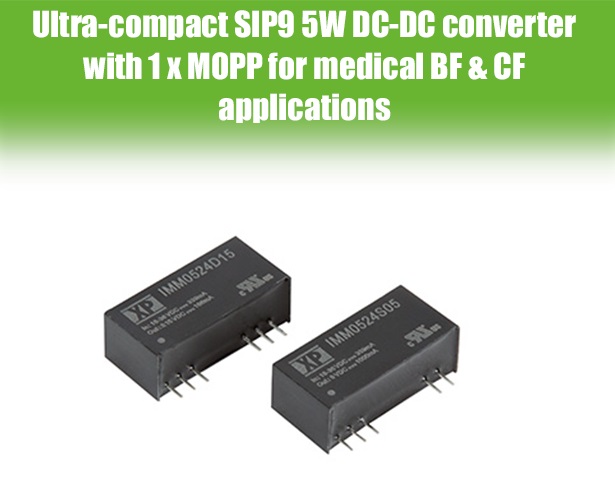

Самым последним дополнением к ряду DC/DC-преобразователей компании XP Power для медицинской аппаратуры является серия IMM05, включающая 5-ваттные модули со стабилизированным выходным напряжением. Модули преобразователей напряжения смонтированы в компактном герметичном корпусе SIP9 с электрической прочностью изоляции 1500 В (переменный ток) при рабочем напряжении 250 В, с одним средством защиты пациента от поражения электрическим током (1 × MOPP), током утечки на пациента 1 мкА, требуемого для медицинских изделий типа BF и CF. Корпус в формате SIP9 занимает 35% площади печатной платы по сравнению с традиционными изделиями в корпусе DIP24.

Предлагаются модули для работы от сетей с тремя диапазонами входного напряжения: 4,5…9 В (номинальное значение 5 В), 9…18 В (номинальное значение напряжения 12 В), 18…36 В (номинальное напряжение 24 В). Четыре одноканальных модели обеспечивают выходные напряжения 3,3; 5; 12 и 15 В; две двухканальные модели обеспечивают выходные напряжения ±12 и ±15 В. Двухканальные модели к тому же могут быть использованы для формирования одноканального выхода с напряжением 24 и 30 В. Все версии содержат вход дистанционного включения/выключения.

Высокоэффективные модули преобразователей напряжения характеризуются высокой удельной мощностью 28 Вт/дюйм3, при типовом входном токе в дежурном режиме 2,5 мА. DC/DC-преобразователи серии IMM05 снабжены защитой от короткого замыкания и перегрузки по току. Отвод тепла осуществляется конвекцией между поверхностью корпуса модуля и окружающей средой, работа модулей возможна в диапазоне температур от – 20 до +100ºC, полная мощность в нагрузке обеспечивается до температуры + 60ºC. Герметизация черного пластикового корпуса формата SIP9 выполнена эпоксидным компаундом класса возгораемости UL94V-0, габаритные размеры корпуса 26 × 9,3 × 12,5 мм.

При рабочем напряжении 250 В переменного тока электрическая прочность изоляции между первичной и вторичной цепью составляет 1500 В (действующее значение). Модули преобразователей напряжения серии IMM05 соответствуют требованиям следующих стандартов: стандарты безопасности IEC/EN60601-1, CAN/CSA C22.2 No. 60601-1, ANSI/AMMI ES60601-1; уровень генерируемых кондуктивных помех и помех излучения соответствуют требованиям EN55011 Class B при установленном минимальном количестве внешних фильтрующих компонентов; EN60601-1-2 2015, EN61000-4-2,3,4,5,6,8, регламентирующие стойкость к внешним электромагнитным помехам (с внешними компонентами).

Значение MTBF 630 000 часов рассчитано по стандарту MIL-HDBK-217F для условий применения в стационарном наземном оборудовании при температуре + 25 ºC.

Новая серия IMM05 подходит для широкого ряда медицинских применений, где предъявляются требования к низкой потребляемой мощности. Корпус формата SIP9 обеспечивает существенное преимущество над наиболее конкурирующими 5-ваттными преобразователями для медицинского оборудования в большем формате корпуса DIP24. По сравнению с 2х-ваттными моделями серии IMM02, модули серии IMM05 обеспечивают в 2 раза больше мощность при только 50% повышении цены.

 Основные характеристики серии IMM05

  •  Одно- и двухканальные модели с выходными напряжениями от 3,3 до 15В;
  • Кратность диапазона перекрытия входного напряжения: 2:1;
  • Диапазоны входного напряжения: 4,5…9 В; 9…18 В; 18…36 В;
  • Формат корпуса SIP9;
  • Электрическая прочность изоляции вход-выход 1500 В; одно средство защиты пациента (1× MOPP);
  • Ток утечки на пациента 2 мкА;
  • Удельная мощность 28 В/дюйм3;
  • Высокий КПД до 83%;
  • Защита от короткого замыкания и перегрузки;
  • Дистанционное включение/выключение;
  • Диапазон рабочей температуры от – 20 до +100ºC;
  • Полная мощность обеспечивается до температуры +60ºC;
  • MTBF 630 000 , рассчитан по MIL-HFBK-217F для температуры +25ºC, при эксплуатации в стационарном наземном оборудовании
  • Гарантия 3 года.
