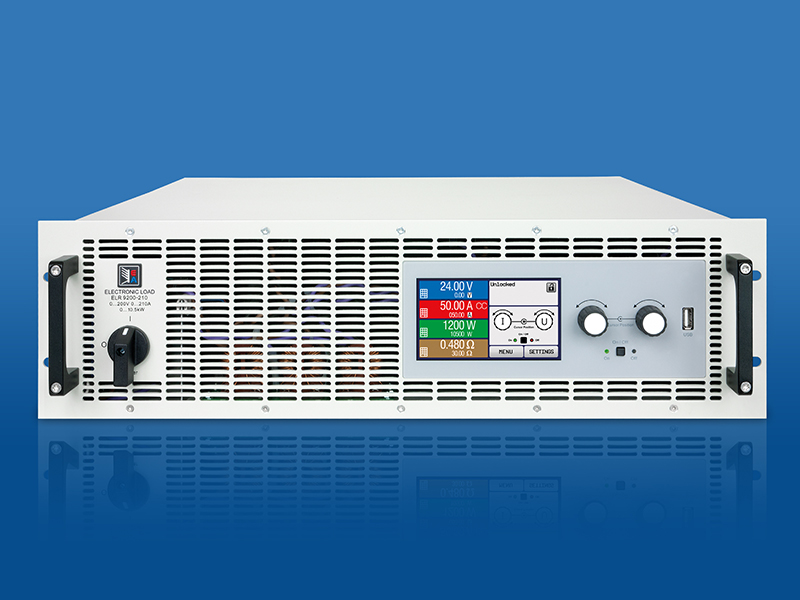

Программируемые электронные нагрузки EA-ELR 9000 до 10,5 кВт с рекуперацией энергии от Elektro-Automatik

Серия электронных нагрузок постоянного тока с рекуперацией энергии EA-ELR 9000 предлагает новые номиналы напряжений, токов и мощностей для множества применений.

Все модели поддерживают четыре режима работы: постоянное напряжение, постоянный ток, постоянная мощность и постоянное сопротивление. Контроль, основанный на схеме ПЛИС, дает дополнительные возможности, такие как генератор функций с табличными функциями для симуляции нелинейных внутренних сопротивлений.

Функция рекуперации энергии преобразовывает потребляемую энергию DC в синхронизированный синусоидальный ток и отдает его обратно в электросеть. Это ликвидирует обычное рассеивание тепла к минимуму и в тоже время снижает расходы на электроэнергию. Большая цветная TFT сенсорная панель дает интуитивную манеру контроля. Время отклика при управлении устройством через аналоговый или цифровой интерфейс улучшено за счет аппаратного контроля ПЛИС. При параллельном объединении нескольких устройств, шина ведущий-ведомый используется для связи блоков в большую систему, где актуальные значения суммируется, а установленные - распределяются.

Доступный диапазон напряжений в портфолио от 0…80 В до 0…1500 В DC. Входные токи до 510 А в одном блоке. Серия имеет три класса мощности – 3,5 кВт, 7 кВт и 10,5 кВт в корпусе высотой 1U. Модели на 3,5 кВт предназначены для однофазной сети 230 В перем. тока, а модели на 7 и 10,5 кВт – для трехфазного питания 380 В перем. тока.

Самая важная характеристика электронных нагрузок этой серии, что AC вход, то есть питание от сети, является также выходом для возвращенной DC энергии, которая преобразовывается с КПД около 93%. Таким образом, возврат энергии способствует снижению стоимости энергии и избеганию установки дорогих систем охлаждения, которые необходим для обыкновенных электронных нагрузок, преобразующих входную DC энергию в тепло.

Ручное оперирование выполняется при помощи сенсорной панели Gorilla glass, двух вращающихся энкодеров и кнопки. Большой цветной дисплей отображает сразу все устанавливаемые и актуальные значения. Дисплей многоязычный (Немецкий, Английский, Русский, Китайский).

Особенность серии - это комфортабельный, основанный на ПЛИС, цифровой и произвольный генератор. Он позволяет управлять модифицированными загрузочными профилями и может генерировать функции синуса, квадрата, пилообразные и рампы в произвольном порядке. Со свободно программируемой таблицей цифровых значений в 3276 эффективных точек, которая встроена в схему контроля, устройства могут воспроизводить нелинейные внутренние сопротивления, такие как батареи или цепи светодиодов.

Для испытания всех видов батарей, например, разрядом при постоянном токе или постоянном сопротивлении, устройства предлагают режим тестирования батареи. Он считает значения пройденного времени испытания, потребляемую емкость (Ач, Втч). Данные, записывающиеся во время теста компьютером, программой EA Power Control, можно экспортировать как таблицу Excel в формате CSV и позднее анализировать и визуализировать как график разряда. Для детальной настройки, имеются устанавливаемые пороги для окончания теста при низком напряжении на батарее, и также установка максимального испытательного периода.

Для данной серии нагрузок доступны устанавливаемые и сменяемые цифровые интерфейсные модули для CAN, CANopen, Ethernet (1 и 2 порта), Profibus, ProfiNet (1 и 2 порта), RS232, EtherCAT и ModBus TCP, а также GPIB.

Данная серия электронных нагрузок внесена в Госреестр СИ РФ и может быть использована в лабораториях как средство измерения.
