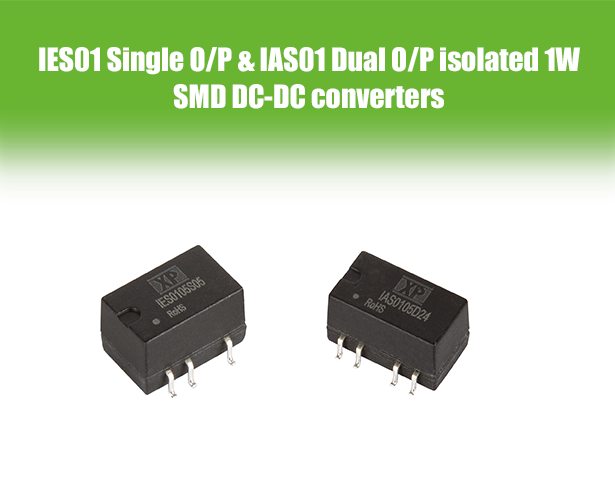

Очередное поколение 1–ваттных одно- и двухканальных DC/DC–преобразователей для поверхностного монтажа

Заменяющие серии ISE/ISA нерегулируемые одноканальные (серия IES01) и двухканальные преобразователи напряжения (серия IAS01) для поверхностного монтажа включают в свой состав новую интегральную микросхему контроллера, что имеет следствием меньшее число компонентов, обеспечивающее увеличенный выход годных изделий со снижением себестоимости. Другими преимуществами новых серий компании XP Power являются: лучшие показатели емкостной нагрузки, встроенная защита от перегрева и короткого замыкания, повышенный коэффициент полезного действия (КПД) при небольшой нагрузке и холостом ходе, снижающий потребляемую мощность.

Диапазон изменения входного напряжения ±10%: от 4,5 до 5,5 В при номинальном значении 5 В. Серия IES01 обеспечивает шесть выходных напряжений: 3,3; 5; 9; 12; 15 и 24 В. Серия IAS01 включает в свой состав пять двухканальных моделей с выходными напряжениями: ±5; ±9; ±12; ±15 и ±24 В, которые могут быть использованы для формирования одного канала напряжения со значениями 30 и 48 В.

Для нормальной работы преобразователей необходимо обеспечить минимальную нагрузку 10%, значение КПД достигает 85%. Прочность электрической изоляции между первичными и вторичными цепями составляет 1500 В (постоянный ток), в случае когда требуются модули с изоляцией 3000 В необходимо заказывать модели с дополнительным с индексом – H в заказном номере.

Эти 1–ваттные преобразователи напряжения с конвекционным отводом тепла предназначены для работы в диапазоне температур от – 40 до +105˚C и обеспечивают полную мощность при температурах до +100˚ C. Новые преобразователи напряжения соответствуют требованиям стандартов: IEC/EN/UL62368-1, устанавливающих требования к безопасности; EN61000-4-2, устанавливающего требования к стойкости к электростатическому разряду; EN55032 Class B нормирующего уровень генерируемых кондуктивных помех (с минимальным числом дополнительных компонентов). Стойкость к уровню влажности 1. Степень защиты IPX6 в соответствии с требованиями стандарта IEC60259. Среднее значение между отказами равно 3,5 млн. ч, вычисленное по стандарту MIL-HDBK-217F при температуре +25ºC.

Одноканальные модули серии IES01 выполнены в корпусе формата DIP8 с габаритами 13,2 × 8,5 × 7,25 мм и поставляются в тюбиках в количестве 38 штук. Двухканальные преобразователи серии IAS01 выполнены в корпусе DIP10 для поверхностного монтажа с габаритами 15,24 × 8,5 × 7,25 мм и поставляются в тюбиках в количестве 32 штуки. Существует также вариант отгрузки на ленте/бобине для массового производства, в этом случае к заказному коду модели добавляется индекс –TR, количество модулей в бобине 500.

Серии IES01/IAS01 обеспечивают отличное снижение себестоимости, наряду с этим предлагая улучшенные технические характеристики по сравнению с предыдущими сериями ISE/ISA. Повышенный КПД и сниженная потребляемая мощность будут особенным преимуществом для оборудования работающего от аккумулятора обеспечением более длительного времени работы от батарей. Со степенью защиты IPX6 устройства применимы в производственных процессах использующих очистку мытьём водой.
