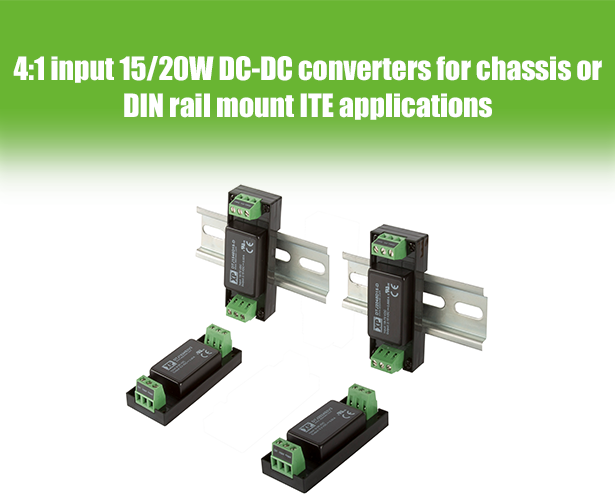

Недорогие 15 – и 20 – ваттные преобразователи DC/DC с широким диапазоном входного напряжения (4:1)

Предлагаемые компанией ХР Power новые серии DTJ15 и DTJ20 преобразователей напряжения DC/DC выполнены в корпусе для монтажа на шасси или DIN–рейку, имеют номинальные напряжения питающей сети постоянного тока 12/24 или 24/48 В и преобразуют его в фиксированное однополярное напряжение постоянного тока от 3,3 до 15 В, или двухполярное напряжение от ±5 до ±15 В, светодиодный индикатор обеспечивает чёткую индикацию состояния выходного напряжения (power good).

Обе серии доступны с двумя широкими диапазонами входного напряжения: от 9 до 36 В для сетей с номинальным напряжениями 12 или 24 В; от 18 до 75 В для работы от сети постоянного напряжения с номинальными напряжениями 24 или 48 В. Обеспечиваются стабилизированные выходные напряжения: четыре однополярных напряжения и три двухполярных напряжений 3,3; 5; 12; 15; ±5; ±12 (24 В) и ±15 В (30 В). Модели с двухполярным выходным напряжением также могут быть использованы для формирования однополярного напряжения 24 или 30 В. Выходное напряжение у одноканальных моделей регулируется в диапазоне ±10% от номинального значения подключением внешнего регулировочного резистора.

Модули оснащены следующими защитными функциями: защита от обратной полярности входного напряжения, от пониженного входного напряжения; короткого замыкания, превышения выходного напряжения и перегрузки по току. Подключение входных и выходных цепей обеспечивается клеммами с винтовым креплением. Функция дистанционного включения/отключения является стандартной, при включении дежурного режима на входе протекает ток около 2 мА. Модули преобразователей напряжения поддерживают режим холостого хода — нет ограничений по минимальной нагрузке, в режиме холостого хода ток потребления от 8 до 15 мА. Преобразование напряжения осуществляется с КПД до 89% для серии DTJ15, и до 90% для устройств серии DTJ20.

Отвод тепла осуществляется конвекцией, диапазон рабочей температуры от от – 40 до +100ºC; преобразователи серии DTJ15 обеспечивают полную мощность для температур до +77ºC (модели с выходом ±5 В — до +71ºC), применение дополнительного радиатора анодированного радиатора расширяет предельную температуру при которой обеспечивается полная мощность до +83ºC (+77ºC для модели с выходным напряжением ±5 В). Преобразователи серии DTJ20 способны обеспечить полную мощность для температур до +66ºC (+61ºC для модели с выходом ±5 В), применение дополнительного радиатора расширяет предельную температур для полной мощности до +72ºC (+67ºC для модели с выходом ±5 В).

Обе серии соответствуют требованиям следующих стандартов: по уровню генерируемых помех и стойкости к воздействию внешних помех EN55032 Class A без применения внешних компонентов; стандарты безопасности: CB IEC60950-1, IEC62368-1 (оборудование информационной технологии), UL60950-1. Электрическая прочность изоляции между первичной и вторичной цепью 3000 В (постоянный ток). Значение среднего времени между отказами (MTBF), вычисленное по стандарту MIL-HDBK-217F для применения в стационарном наземном оборудовании при температуре +25ºC, составляет более 380 000 ч.

Модули выполнены в корпусе из пластика с классом возгораемости UL94-V-0, который имеет четыре монтажных отверстия диаметром 3,3 мм для монтажа на шасси. Габаритные размеры корпуса модуля серий DTJ15 и DTJ20 76,2 × 31,4 × 19,4 мм. Модели для монтажа на DIN-рейку выше на 6 мм.

Применение DC/DC–преобразователей серий DTJ15 и DTJ20 обеспечивает экономию 20% по сравнению с существующими моделями серии DTE, способствуя расширению ряда DC/DC-преобразователей для монтажа на шасси и DIN-рейку, применимых для оборудования информационной технологии (ITE) и промышленного оборудования. Типичными применениями новых серий являются: системы связи, управления дверями/лифтами/эскалаторами; робототехника, системы видеонаблюдения и обнаружения, текущего контроля безопасности, телеметрия и многое другое.
