Компактные бюджетные источники питания AC/DC для промышленного, медицинского и IT- оборудования

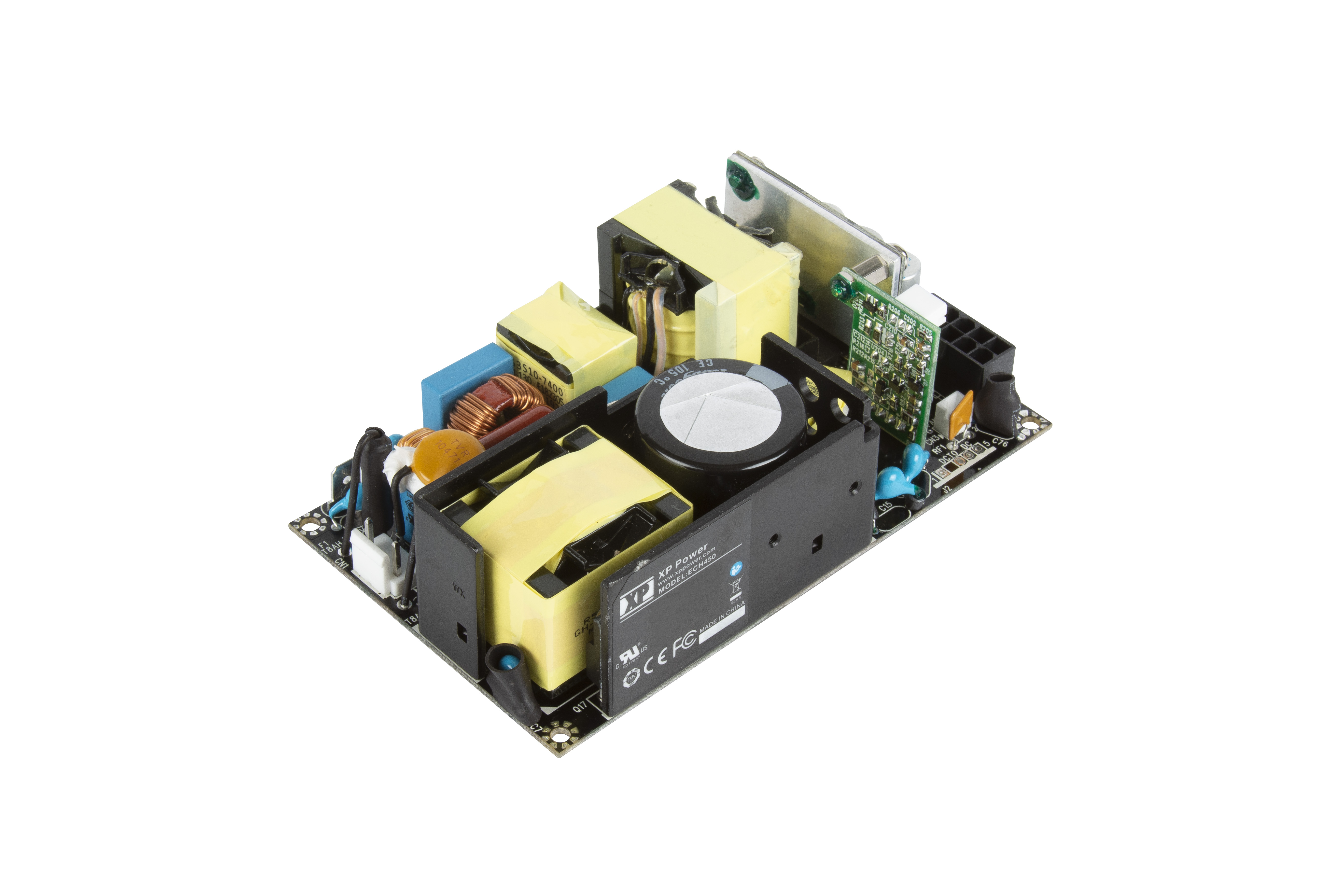

Габариты источников питания серии ECH450 от компании XP Power позволяют осуществлять монтаж в шасси самых компактных размеров,  при этом обеспечивая высокий КПД.

В источниках питания ECH450 конструктивно предусмотрены два средства защиты пациентов (2 × MOPP) между первичной и вторичной цепью,одно  (1× MOPP) между первичной цепью и корпусом и одно  (1× MOPP) между вторичной цепью и корпусом. Это позволяет применять их в медицинских электрических изделиях типа BF.

Модули питания соответствуют требованиям стандарта IEC/UL/EN62368-1 для промышленного и IT-оборудования.

Полная выходная мощность 450 Вт обеспечивается при принудительном воздушном охлаждении, мощность 250 Вт доступна при конвекционном отводе тепла.

Устройства ECH450 выпускаются в четырёх конструктивных вариантах:


  • открытый каркас для конвекционного охлаждения;
  • с вентилируемым металлическим корпусом (опция – C);
  • корпусированное исполнение (мощность 450 Вт) с встроенным вентилятором в торце корпуса (исполнение – EF);
  • корпусированное исполнение (мощность 450 Вт) с вентилятором в верхней части крышки (исполнение – TF).

Предоставляется выбор из семи выходных каналов питающего напряжения постоянного тока: 12 В (37,5/20,5A), 15 В (30A/16,6A), 19 В (23,7A/13A), 24 В (18,8/10,4 A), 36 В (12,5A/6,9A), 48 В (9,4/5,2 A) и 54 В (8,3A/4,6A)*.

*(8,3A/4,6A) – номинальное значение тока при принудительном воздушном охлаждении/конвекционном охлаждении с поддержкой режима холостого хода.

Каждый модуль также имеет дополнительный выходной канал 5 В/1 A для обеспечения дежурного режима и выходной канал 12 В/0,6 A для питания охлаждающего вентилятора в открытом каркасе и с установленной перфорированной крышкой (опция – C).

Типичное значение тока утечки 80/135 мкА. Впечатляющее значение КПД – до 95%, обеспечивается при входном напряжении 230 В и полной нагрузке, которое снижается на 2 - 3% при пониженном входном напряжении. Значение удельной мощности - 21 Вт/дюйм3.

Вход дистанционного управления включением/выключением (On/Off) обеспечивает управление основным выходным каналом и снижает входную мощность до 210 мВт, когда команда активирована. Все модели оснащены защитой от короткого замыкания, перенапряжения, перегрузки по току и перегрева.

Все модели источников питания ECH450 предназначены для работы в диапазоне напряжений от 90 до 264 В с понижением выходной мощности при входных напряжениях ниже 100 В. Фазный и нейтральный провода защищены предохранителями F8A/250 В.

Диапазон рабочих температур от -20 до +70˚C, полная мощность обеспечивается в диапазоне от -20 до +50˚C. Среднее времени наработки на отказ (MTBF) составляет более 300 000 ч,  рассчитано по стандарту MIL-HDBK-217F для температуры +25ºC в условиях применения в стационарном наземном оборудовании.

Модули для применения в IT-системах и промышленном оборудовании способны бесперебойно функционировать на высотах до 5 000 м, для применения в медицинской технике — до 4 000 м.

Электрическая прочность изоляции между первичной и вторичной цепью 4 000 В, между первичной цепью и корпусом 1 500 В, между вторичной цепью и корпусом 1 500 В.

Модули питания серии ECH450 соответствуют требованиям следующих стандартов:

  • EN55011/EN55032 Class B по уровню генерируемых кондуктивных помех и помех излучения;
  • IEC 60601-1-2 издание 4 2014 по стойкости медицинского оборудования к электромагнитным помехам;
  • EN61204-3 по стойкости IT-оборудования (ITE) к воздействию импульсных помех.

Обеспечение безопасности гарантируется соответствием требованиям стандартов: CB IEC60950-1-1, IEC62368-1 (ITE); UL60950-1, UL62368-1 (ITE); CB EN60601-1 (медицинский); UL ES60601-1 и CSA22.2 No. 606601-1:08 (медицинский); UL ES60601-1 (медицинский) и TUV EN60601-1 (медицинский).

Габаритные размеры и вес:

  • в открытом каркасе 127×76,2×40 мм,  вес 390 г;
  • корпусированное исполнение (-C) и с установленным вентилятором (-TF) 127×86,6×50 мм, вес в исполнении “–С” - 570 г, в исполнении “–TF” — 585 г;
  • в исполнения ”–EF” 148,2×80×40,6 мм, вес 660 г.

По уровню кондуктивных помех источники питания серии ECH450 соответствуют нормативам EN55011/32 Level B. Наряду с этим они обеспечивают очень низкие токи утечки, что делает их подходящими для широкого спектра применений, в первую очередь в системах промышленной автоматизации, здравоохранении, IT-системах.

Выбрать модель и заказать источник питания ECH450 можно здесь
