DC/DC– преобразователи для работы от бортовой сети КА с постоянным напряжением 100/120 В

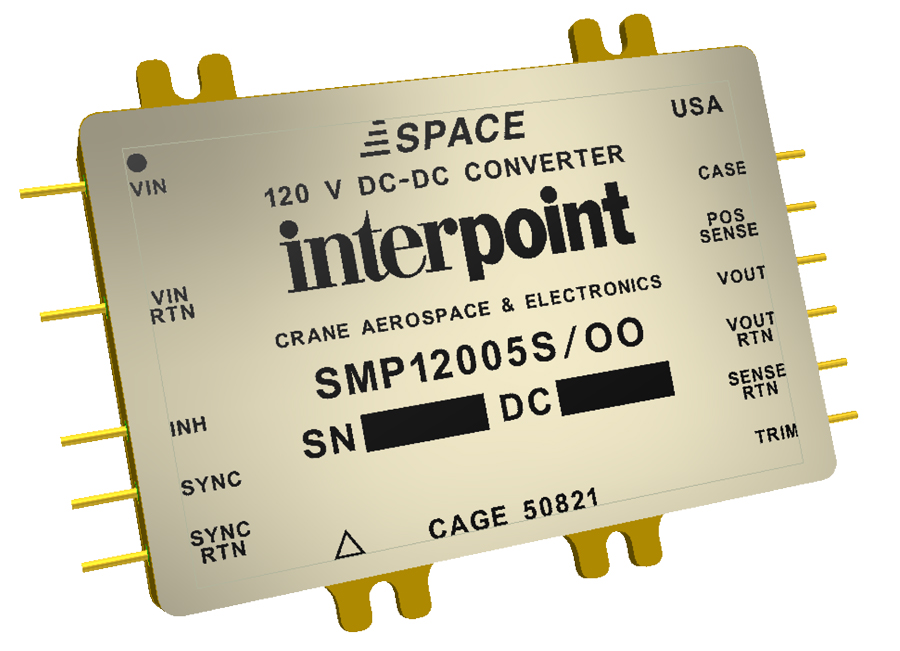

Компания Crane Aerospace & Electronics, широко известный производитель DC/DC–преобразователей и помехоподавляющих фильтров для ракетно-космической техники (торговая марка Interpoint®), объявила о начале серийного производства  радиационно-стойких преобразователей напряжения  SMP120. Линейка  специально разработана для работы от бортовой сети космических аппаратов (КА) с постоянным напряжением 100/120 В.

Серия SMP120 включает 40-ваттные одноканальные модули с гальванической развязкой для работы в диапазоне входного напряжения от 80 до 160 В, способные выдерживать импульсы напряжения 180 В длительностью 100 мс. Предлагаются модели в исполнениях Class H и Class K согласно требованиям MIL-PRF-38534 с уровнями радиационной стойкости L (суммарная накопленная доза 50 крад) и R (суммарная накопленная доза 100 крад). Испытания на предельно накопленную дозу выполняются как при облучении высокой интенсивности 50…300 рад /сек (в кремнии), так и при облучением низкой интенсивности 10 мрад/сек (в кремнии) для определения эффекта восприимчивости к длительному воздействию низкой мощности дозы (Enhanced Low Dose Sensitivity — ELDRS).

Стойкость к воздействиям одиночных заряженных частиц по эффекту отказов SEB (Single Event Burnout — пробой истоковой области в мощных MOSFET) составляет 80 МэВ∙см2 /мг; 43 МэВ∙см2 /мг по эффекту отказов SEL (Single Event Latch-up — тиристорный эффект); 40 МэВ∙см2 /мг по эффекту отказов SET (Single Event Transient — переходная ионизационная реакция в виде импульсов напряжения в выходных цепях). Испытания на стойкость к одиночным сбоям и катастрофическим отказам выполнялись с использованием целого спектра воздействующих частиц; с набором характеристик линейных потерь энергии (ЛПЭ) эти испытания дают гарантию того, что устройства, подвергшиеся испытаниям, соответствуют заявленным в спецификации характеристикам.

Модули предназначены для работы на орбите, на борту космических аппаратов, под воздействием вибрационных нагрузок, линейные перегрузок, механических ударов, в условиях низкого атмосферного давления, повышенной влажности. Диапазон рабочих температур от – 55 до 125ºC.

В настоящее время доступны для заказа одноканальные модули с выходными напряжениями 5 и 28 В, в перспективе планируется выпускать модели с напряжениями 12 и 15 В, а также двухканальные модели с напряжениями ±5, ±12 и ±15В. Срок поставки модулей составляет 29-32 недели.

Перечень доступных для заказа моделей:

SMP12005S/HL

SMP12005S/HR

SMP12005S/KL

SMP12005S/KR

SMP12005S/OO

SMP12028S/HL

SMP12028S/HR

SMP12028S/KL

SMP12028S/KR

SMP12028S/OO

Обширный набор сервисных функций: дистанционное включение/отключение, синхронизация преобразования внешним сигналом, подстройка выходного напряжения, защита от короткого замыкания нагрузки, пониженного входного напряжения, перенапряжения на выходе, внешняя обратная связь и ограничение пускового тока обеспечивают надёжную работу преобразователей в масштабных энергетических системах. Особо необходимо отметить наличие встроенного на входе ограничителя пускового тока, который весьма полезен в системах электропитания бортовой электронной аппаратуры, первичный источник электропитания которых (например, аккумуляторная батарея) ограничен по мощности и не допускает бросков потребляемого тока.

Модули серии SMP120 выполнены по прямоходовой структуре с хорошо отработанным методом ШИМ – регулирования на постоянной частоте преобразования 500 кГц. Топология с токовым управлением обеспечивает высокий уровень подавления пульсаций тока на входе и выходе. Применение на входе двухзвенного демпфированного LC-фильтра уменьшает пульсации входного тока. Демпфирование фильтра уменьшает выбросы напряжения на резонансных частотах для минимизации воздействия напряжения на элементы фильтра и силовые компоненты. Демпфирование также служит для уменьшения взаимосвязи выходного импеданса фильтра с отрицательным входным импедансом DC/DC– преобразователя.

Модули выполнены в герметичных стальных корпусах с габаритными размерами 76,2× 58,42× 12,22 мм.

Радиационно-стойкие преобразователи напряжения компании Crane Aerospace & Electronics широко используются во многих космических программах, включая Mars Rover, Cygnus, Aquarius, Dawn, ГЛОНАСС, МКС и многие другие.

Поставка в Россию моделей серии SMP120 осуществляется на основании Правил экспортного регулирования (Export Administration Regulations, EAR) EAR99 без оформления лицензии на экспорт в государственных ведомствах США, ответственных за регулирование экспорта технологий и продукции военного назначения.
