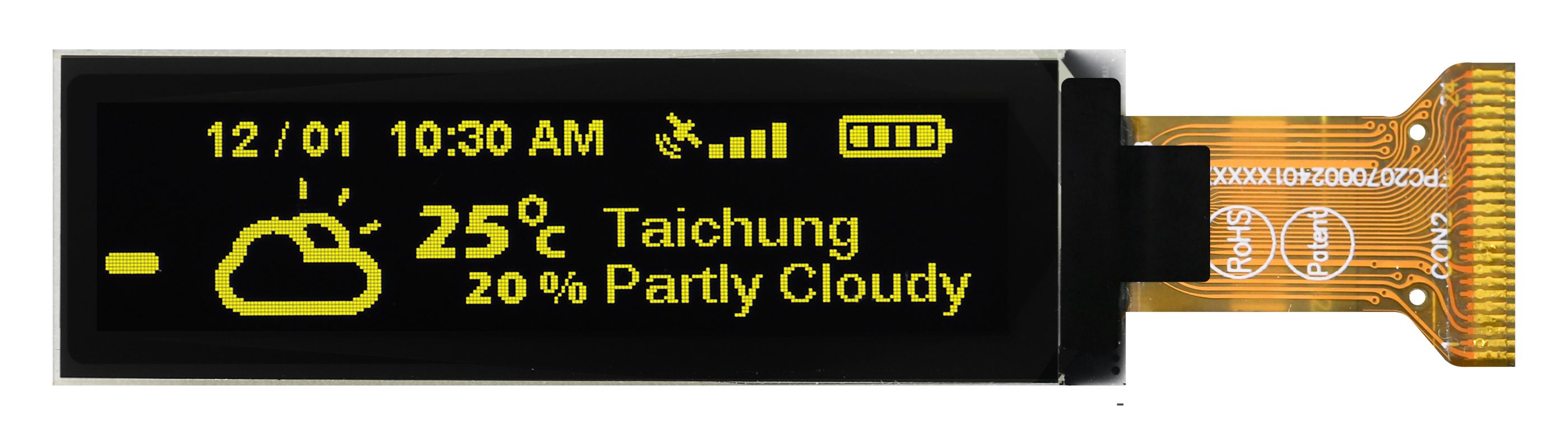

2,08" графический дисплей OLED с разрешением 256 × 64 точек с плоским выводным шлейфом под пайку

Компания Raystar Optronics, Inc предлагает   графические пассивно-матричные OLED– дисплеи серии REX025664A с разрешением 256×64 точек, размером диагонали 2,08" и плоским шлейфом под пайку. Микросхема драйвера SSD1362 обеспечивает передачу данных через параллельный 8—битовый интерфейс совместимый с шинами процессоров 6800/8080, I2С, 3- или 4- проводной последовательный интерфейс SPI. Формирование полутонового изображения осуществляется передачей по шине данных для каждого пикселя 4—битового кода. Напряжение питания для логической части REX025664A 3 В, коэффициент мультиплексирования строк 1/64; при 50% включённых пикселей потребляется ток 15 мА (при 12 В напряжении питания).

Плоский кабельный шлейф обеспечивает тонкий профиль конструкции. Технология соединения COG (Chip On Glass) кристалла драйвера с выводами на стеклянной подложке обеспечивает толщину конструкции кристалл + стекло 1,61 мм, небольшой вес и малую потребляемую мощность. Дисплейные модули REX025664A способны работать в расширенном температурном диапазоне от – 40 до +85˚C, температурный диапазон хранения от – 40 до +85˚C.

Дисплейные модули могут применяться в системах умного дома, измерительных приборах, персональных переносных устройствах, медицинских приборах и др.

Основные параметры дисплейных модулей ряда REX025664A:

·         Габаритные размеры модуля 60,5×19×1,61 мм

·         Рабочее поле: 51,18×12,78 мм

·         Размер пикселя 0,18×0,18 мм

·         Шаг пикселя 0,20×0,20 мм

·         Контрастность 2000:1

·         Пассивно-матричная адресация

·         Цвет свечения экрана: белый /жёлтый

·         Коэффициент мультиплексирования строк 1/64

·         Формирование полутонового изображения: 4—битовый код для каждого пикселя

·         Интерфейс: 3 –, 4–проводной SPI, I2С, параллельный 6800/8080

·         Микросхема драйвера SSD1362

·         Размер диагонали 2,08"
