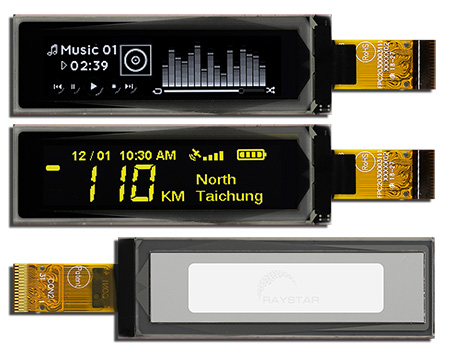

2,08 –дюймовый графический дисплей OLED с разрешением 256 × 64 точек с плёночным кабелем

Компания Raystar Optronics, Inc объявила о начале выпуска   графических пассивно-матричных OLED – дисплеев серии REX025664A-ZIF с разрешением 256×64 точек, размером диагонали 2,08" и плёночным кабелем под разъём с нулевым усилием сочленения (ZIF PFC). Кристалл микросхемы контроллера SSD1362 смонтирован прямо на стекло (технология Chip – on – Class). Эта технология является наиболее дешёвой и надёжной для дисплейного модуля с контроллером, обеспечивающая небольшую толщину конструкции кристалл + стекло (1,61 мм). Микросхема контроллера обеспечивает управление дисплеем через параллельный интерфейс 6800/8080, способным работать в восьмибитовом режиме, интерфейс I2С, а также последовательный SPI–интерфейс в 3–проводном или 4–проводном режиме.

Применение последовательного интерфейса обеспечивает уменьшение числа сигналов управления, упрощается соединение дисплей–контроллер за счёт меньшего числа проводников. Передача полутонов или градаций яркости обеспечивается аппаратно в структуре драйвера столбцов. По шине данных для каждого пикселя передаётся 4—битовый код, которому соответствует 16 градаций шкалы серого. Напряжение питания логической схемы дисплейного модуля 3 В, а при 50% включенных пикселей потребляется ток 15 мА (при напряжении питания 12 В; коэффициент мультиплексирования строк 1/64. Высокая контрастность OLED–дисплеев 2000:1 обеспечивает хорошую читаемость информации экрана при ярком солнечном свете.

Дисплеи OLED способны работать в расширенном температурном диапазоне от – 40 до +80˚C, температурный диапазон хранения от – 40 до +85˚C.

Дисплейные модули OLED могут применяться в системах умного дома, измерительных приборах, персональных переносных устройствах, медицинских приборах и др.

Основные параметры дисплейных модулей OLED ряда REX025664A–ZIF:

·         Габаритные размеры модуля 60,5×19×1,61 мм;

·         Рабочее поле: 51,18×12,78 мм;

·         Размер пикселя 0,18×0,18 мм;

·         Шаг пикселя 0,20×0,20 мм;

·         Контрастность 2000:1;

·         Пассивно-матричная адресация;

·         Цвет свечения экрана: белый /жёлтый;

·         Коэффициент мультиплексирования строк 1/64;

·         Формирование полутонового изображения: 4—битовый код для каждого пикселя;

·         Интерфейс: 3 –, 4–проводной SPI, I2С, параллельный 6800/8080 (восьмибитовый режим);

·         Микросхема драйвера SSD1362;

·         Размер диагонали 2,08".
