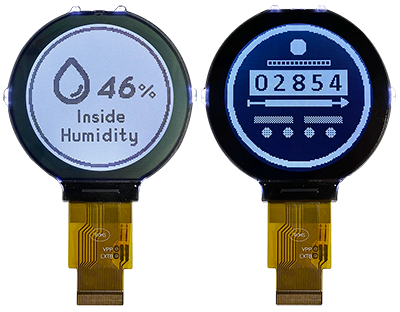

Круглый жидкокристаллический дисплейный модуль с разрешением 128×128

Компания Raystar Optronics представила монохромный графический жидкокристаллический индикатор RX128128A с точечной матрицей формата 128×128 пикселя. Этот круглый дисплейный модуль, созданный по технологии STN ( Super Twist Nemаtic)  имеет встроенную микросхему контроллера ST75161, которая обеспечивает управление через параллельные интерфейсы 8080/6800, 3– и 4– проводной последовательный интерфейс SPI и I2C. Метод управления — мультиплексирование: 1/136 и BIAS (режим формирователя напряжений) 1/12. Направление наблюдения снизу (6:00 часов) — для горизонтального положения.

Напряжение питания для логической части дисплея RX128128A от 2,7 до 3,3 В (типичное значение 3 В). Дисплейный модуль способен работать в диапазоне температур от – 20 до + 70˚C, температура хранения от – 30 до + 80˚C. Доступны модели дисплеев, выполненные с чёрно-белым контрастом, использующие компенсационные фильтры–корректоры FSTN (Film compensated STN), как позитивного типа, так и негативного (двухслойная плёнка).

Управление работой дисплея осуществляется микросхемой SSD1306, которая поддерживает интерфейс I2C, коэффициент мультиплексирования строк 1/32. Микросхема контроллера монтируется непосредственно на стекло: наиболее дешёвая и надёжная технология для дисплея с контроллером (СOG, Chip-on-Glass), позволяет уменьшить габариты и стоимость дисплейного модуля. Дисплеи, изготовленные по технологии COG, широко применяются в портативных приборах.

Напряжение питания логической части дисплея REA012832F +3/+5 В, напряжение питания индикатора 7,5 В (внутреннее повышение напряжения), при 50%-ном  количестве светящихся пикселей потребляется ток 13 мА (при напряжении 3 В). Дисплей способен функционировать в диапазоне температур от – 40 до + 80˚C, диапазон температур хранения от – 40 до + 85˚C.

 Основные технические характеристики:

  • Габариты дисплейного модуля 55×57×6,18 мм;
  • Видимая площадь экрана 42×42 мм;
  • Рабочее поле 44×44 мм;
  • Размер пикселя 0,308×0,308 мм;
  • Шаг пикселя 0,310 ×0,310 мм;
  • Метод управления — мультиплексирование: 1/136 и BIAS 1/12;
  • Модель RX128128A-HW: FSTN позитивная отражающая; модель RX128128A-DIW: FSTN Negative (Double film);
