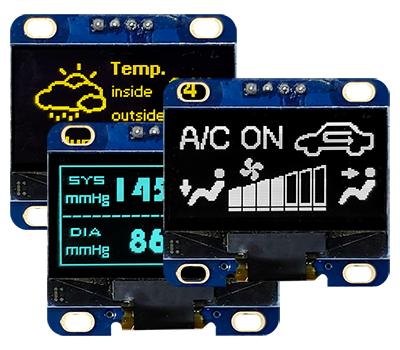

1,28-дюймовый OLED-дисплей REA012864L на монтажной печатной плате

Компания Raystar Optronics выпустила графический OLED-дисплей REA012864L с разрешением 128×64 пикселя, размером экрана по диагонали 1,28", выполненный на печатной плате с монтажными отверстиями (размер платы 35,5×32 мм). Управление работой дисплея осуществляется микросхемой драйвера-контроллера SH1106, который поддерживает интерфейс I2C, коэффициент мультиплексирования строк 1/64. Управляющая микросхема контроллера размещается непосредственно на подложке дисплея (технология СOG, Chip-on-Glass). Технология позволяет уменьшить габариты и стоимость дисплейного модуля. Дисплеи, изготовленные по технологии COG, широко применяются в портативных приборах.

Хороший контраст (2000:1) OLED–дисплея позволяет получить очень чёткое изображение при не очень высокой яркости.

Напряжение питания логической части дисплея + 3/+5 В, напряжение питания индикатора 7,5 В (внутреннее повышение напряжения), при 50%-ном количестве светящихся пикселей потребляется ток 25 мА (при напряжении VDD +3 В). Дисплей способен функционировать в диапазоне температур от – 40 до + 80˚C, диапазон температур хранения от – 40 до + 85˚C.



Основные технические характеристики OLED–дисплея REA012864L

  • Габариты дисплейного модуля 35,5×32×2,66мм;

  • Рабочая площадь экрана 29,42×14,2 мм;

  • Разрешение матрицы 128×64;

  • Размер пикселя 0,205 ×0,197 мм;

  • Шаг пикселя 0,230×0,222 мм;

  • Адресация: пассивно–матричная;

  • Коэффициент мультиплексирования 1/64;

  • Цвет свечения экрана: белый/жёлтый/небесно-голубой;

  • Микросхема драйвера SH1106;

  • Интерфейс I2C
