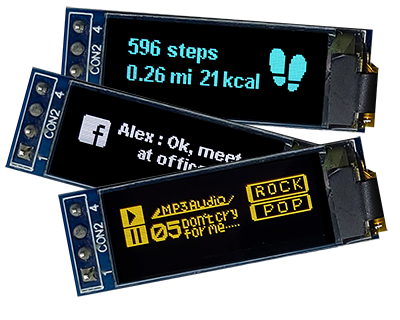

0,91-дюймовый OLED-дисплей REA012832F на монтажной печатной плате

Компания Raystar Optronics представила графический OLED-дисплей REA012832F с разрешением 128×32 пикселя, размером диагонали экрана 0,91", выполненный на печатной плате с монтажными отверстиями (размер платы 35,8×12 мм). Управление работой дисплея осуществляется микросхемой SSD1306, который поддерживает интерфейс I2C, коэффициент мультиплексирования строк 1/32. Микросхема контроллера монтируется непосредственно на стекло: наиболее дешёвая и надёжная технология для дисплея с контроллером (СOG, Chip-on-Glass). Эта технология позволяет уменьшить габариты и стоимость дисплейного модуля. Дисплеи, изготовленные по технологии COG, широко применяются в портативных приборах.

Напряжение питания логической части дисплея REA012832F + 3/+5 В, напряжение питания индикатора 7,5 В (внутреннее повышение напряжения), при 50% светящихся пикселей потребляется ток 13 мА (при напряжении 3 В). Дисплей способен функционировать в диапазоне температур от – 40 до + 80˚C, диапазон температур хранения от – 40 до + 85˚C.

 Основные технические характеристики OLED–дисплея REA012832F



  • Габариты дисплейного модуля 35,8×12×2,41 мм;

  • Рабочая площадь экрана 22,384×5,584 мм;

  • Разрешение матрицы 128×32;

  • Размер пикселя 0,152 ×0,152 мм;

  • Шаг пикселя 0,175×0,175 мм;

  • Адресация: пассивно–матричная;

  • Коэффициент мультиплексирования 1/32;

  • Цвет свечения экрана: белый/жёлтый/небесно-голубой;

  • Интерфейс I2C
