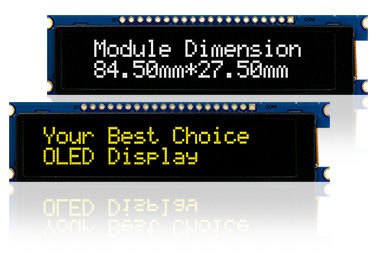

Рамочный OLED-дисплей на печатной плате

Компания Raystar Optronics, Inc начала выпуск текстового двухстрочного дисплея OLED REP002002A с 20 символами в одной строке. Дисплей создан с применением одной из базовых технологий соединения выводов управляющей микросхемы с выводами на стеклянной подложке дисплея: «кристалл на стекле» (COG — Chip On Glass). Печатная плата  дисплейного модуля с четырьмя крепёжными отверстиями позволяет закреплять модуль без особых усилий. Одной из особенностей данного  модуля является встроенное ПЗУ, содержащее различные наборы шрифтов, такие как, ASCII (американский стандартный код для обмена информацией), английский, европейские языки, японский и др. Конструкция дисплея  позволяет обеспечить следующие  преимущества: модуль снабжён печатной платой, что существенно экономит  время, затрачиваемое на разработку собственной платы, и, кроме того, объединение интерфейсного комплекта со схемой формирования напряжения питания повышает удобство его использования.

Данный 2,93–дюймовый текстовый OLED-дисплей хорошо подходит для использования в системах интеллектуальных зданий, интеллектуального управления объектами, медицинской аппаратуре, различных сферах промышленности и т.д.

Основные характеристики

  • Формат 20 символов × 2 строки;

  • Размер экрана по диагонали 2,93";

  • Габаритные размеры 92,3×23,3×7 мм;

  • Видимая область экрана 73,52×11,52 мм;

  • Размер пиксела: 0,62×0,67 мм;

  • Шаг пиксела: 0,65×0,7 мм;

  • Размер знакоместа: 3,22×5,57 мм;

  • Шаг расположения знаков: 3,7×5,95 мм;

  • Коэффициент мультиплексирования строк 1/16;

  • Цвета свечения экрана: жёлтый, белый;

  • Микросхема драйвера: SSD1311;

  • Интерфейсы: 6800, 8080, SPI, I2C.
