Графический OLED-дисплей с поддержкой полутонов

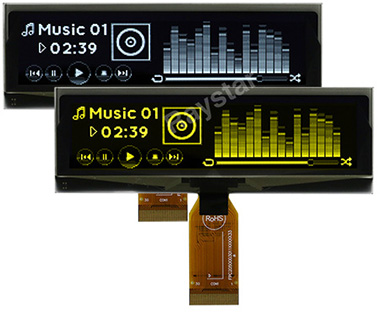

Компания Raystar Optronics, Inc анонсировала выпуск монохромного графического OLED–дисплея REX025664D c градацией яркости и разрешением 256×64 точек. Модуль  с размером экрана по диагонали 3,55 дюйма имеет встроенную микросхему драйвера SSD1322 (Solomon Systech), которая обеспечивает работу через параллельный 6800/8080-совместимый 8-разрядный интерфейс, и 3- или 4-проводной последовательный интерфейс Serial Peripheral Interface (SPI).

Для формирования полутонового изображения (градаций яркости) используется метод PWM (Pulse Width Modulation) или ШИМ (широтно-импульсная модуляция). По шине данных для каждого пикселя передаётся 4-битный код, которому соответствует 16 градаций шкалы серого. Коды градации записываются в регистр столбцового драйвера, а затем преобразуются в длительность импульсов пропорционально коду.

Доступны модели с цветами свечения экрана: жёлтый и белый. Дисплейный модуль способен работать в диапазоне температур от – 40 до +80˚C, диапазон температур хранения от – 40 до +85˚C.

Новые дисплейные модули могут быть использованы в домашних интеллектуальных бытовых приборах, медицинском оборудовании, переносных измерительных приборах, счётчиках и др.

Основные технические характеристики REХ025664D:

  • Габариты дисплея: 99,2×33,5×2,01 мм;
  • Видимая область экрана 87,52× 21,28 мм;
  • Размер пикселя 0,312×0,303 мм;
  • Шаг пикселя 0,342×0,333 мм;
  • Тип дисплея: OLED с пассивно-матричной адресацией;
  • Шкала уровней серого цвета: 4 бита для каждого пикселя;
  • Коэффициент мультиплексирования строк 1/64;
  • Цвета свечения экрана: жёлтый и белый;
  • Микросхема драйвера-контроллера: SSD1322;
  • Интерфейсы: 6800, 8080, SPI
  • Размер экрана по диагонали: 3,55".
